Listrik rumah tangga biasanya berkekuatan-fase tunggal 220V, sedangkan aplikasi industri biasanya menggunakan tegangan-tiga fase 380V. Namun tegangan yang dihasilkan oleh generator pembangkit listrik bukan salah satu dari kedua hal tersebut. Lantas, berapa volt sebenarnya yang dihasilkan generator pembangkit listrik?
1. Berapa volt listrik yang sebenarnya dihasilkan oleh generator?
Tegangan keluaran generator ditentukan oleh kapasitas unit, desain insulasi, dan kompatibilitas jaringan. Tegangan keluaran pengenal generator arus utama di Tiongkok diklasifikasikan ke dalam tingkatan berikut:
| Unit pembangkit-berukuran kecil dan menengah (tenaga air, kogenerasi) | 6.3kV,10.5kV |
| Unit daya termal berukuran besar dan sedang-(kelas 300MW) | 13.8kV,18.5kV |
| 1 juta kilowatt unit ultra-superkritis | 20kV,24kV |
Alasan utama mengapa generator tidak menghasilkan output 220V/380V secara langsung adalah-arus pembangkitan tegangan rendah yang sangat tinggi, menyebabkan rugi-rugi kumparan dan saluran meroket dan biaya insulasi meningkat drastis, sehingga transmisi daya-jarak yang efisien dan jauh menjadi mustahil. Oleh karena itu, mode "pembangkitan tegangan-sedang, transformasi multi-tahap" harus diterapkan.
II. Perjalanan Ketenagalistrikan: Empat Tingkat Transformasi Tegangan, Dari Pembangkit Listrik hingga Soket

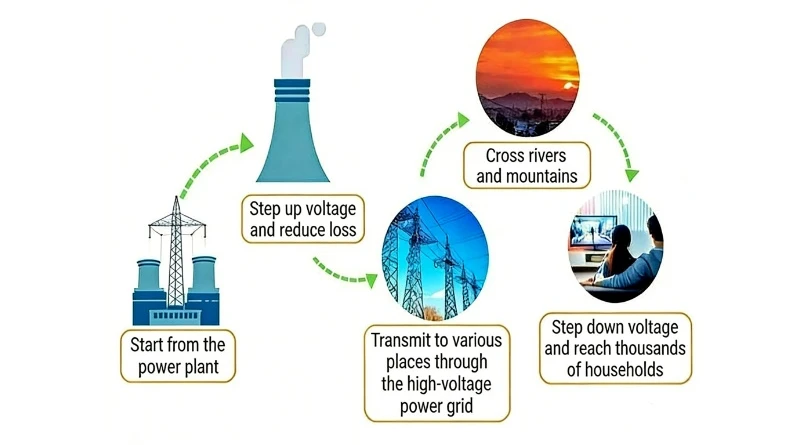

Listrik mengalir dari generator ke pengguna melalui empat tahap utama: peningkatan dan transmisi tegangan, pengurangan tegangan regional, pengurangan tegangan distribusi, dan pengurangan tegangan terminal. Keseluruhan proses bergantung pada trafo untuk konversi tegangan, yang pada akhirnya memenuhi kebutuhan listrik perumahan dan industri.
Langkah 1: Peningkatan Tegangan dan Transmisi – Dari "Tegangan Menengah" ke "Tegangan Ultra-Tegangan Tinggi/Ekstra-Tegangan Tinggi"
Setelah generator menghasilkan listrik tegangan menengah 6,3kV–24kV, generator tersebut segera dihubungkan ke trafo step-utama, yang menaikkan tegangan menjadi 220kV, 500kV, dan untuk transmisi antar-regional, bahkan hingga level tegangan ultra-tinggi 1000kV AC dan ±800kV DC.
Langkah Kedua: Pengurangan Tegangan Regional – Dari "Tegangan Ultra-Tinggi" ke "Tegangan Tinggi"

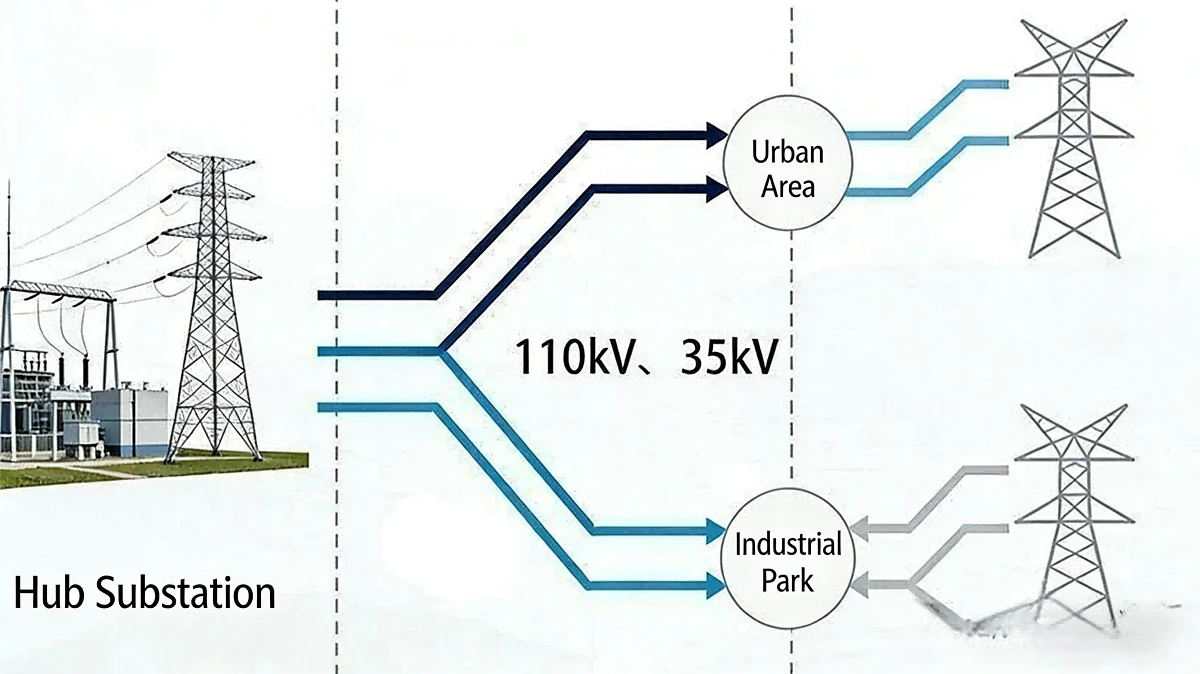

Listrik bertegangan ultra-tinggi disalurkan ke gardu induk utama di sekitar kota, lalu diturunkan ke tingkat tegangan tinggi 110kV dan 35kV melalui trafo step-turun, memasuki jaringan distribusi wilayah perkotaan untuk mempersiapkan pasokan listrik-tegangan tinggi ke wilayah perkotaan dan kawasan industri.
Langkah 3: Penurunan Tegangan-Turun – Dari "Tegangan Tinggi" ke "Tegangan Sedang"
Listrik-tegangan tinggi memasuki gardu distribusi perkotaan, lalu diturunkan lagi menjadi tegangan menengah 10kV. Tegangan ini kemudian disalurkan melalui kabel bawah tanah atau saluran udara ke trafo distribusi di dekat kawasan pemukiman, pabrik, dan kawasan komersial. Ini adalah level tegangan yang paling umum di jaringan distribusi listrik perkotaan.
Langkah 4: Penurunan Tegangan Terminal-Turun – Dari "Tegangan Menengah" ke "Tegangan Rendah (Perumahan/Industri)"

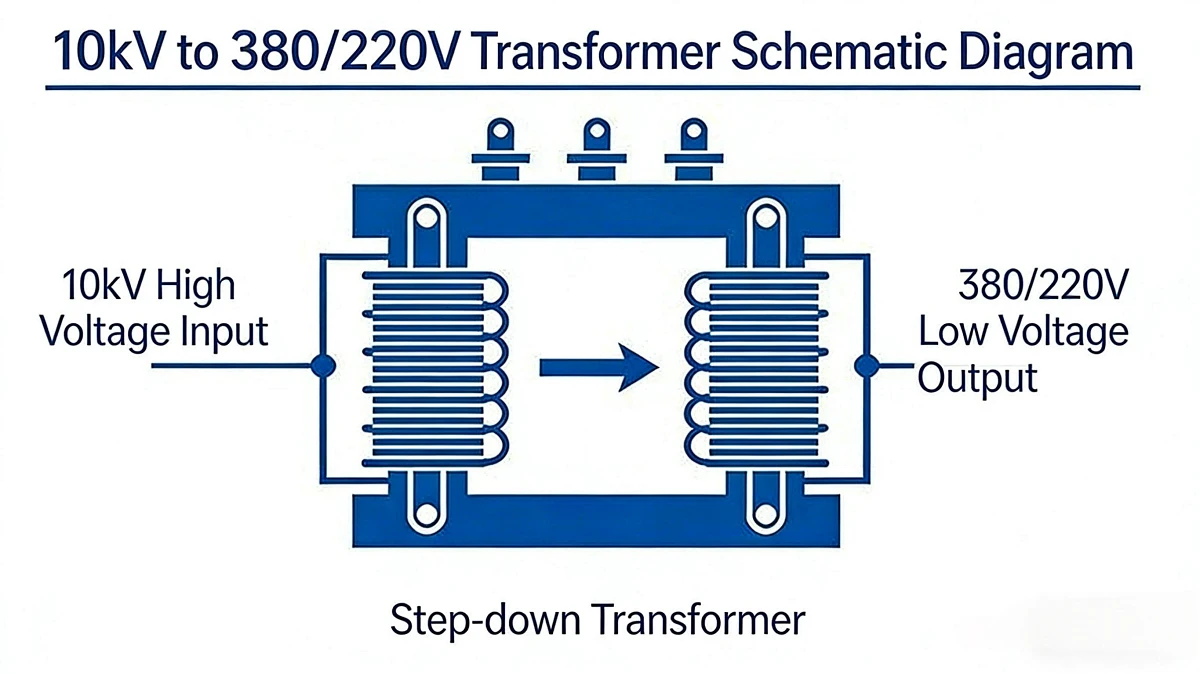

Ini adalah langkah krusial yang paling dekat dengan pengguna. Listrik tegangan menengah 10kV-dikonversi menjadi listrik tegangan rendah-kabel tiga-fasa empat-380/220V melalui trafo distribusi di kawasan perumahan dan pabrik.
Kabel ini menggunakan kabel tiga fase dan satu kabel netral untuk menyediakan daya tiga-fasa 380V ke pabrik, pusat perbelanjaan, dan peralatan besar, serta kompatibel dengan-peralatan berdaya tinggi seperti motor, peralatan mesin, dan AC sentral.
AKU AKU AKU. Popularisasi Sains Utama: Hubungan Antara 220V dan 380V

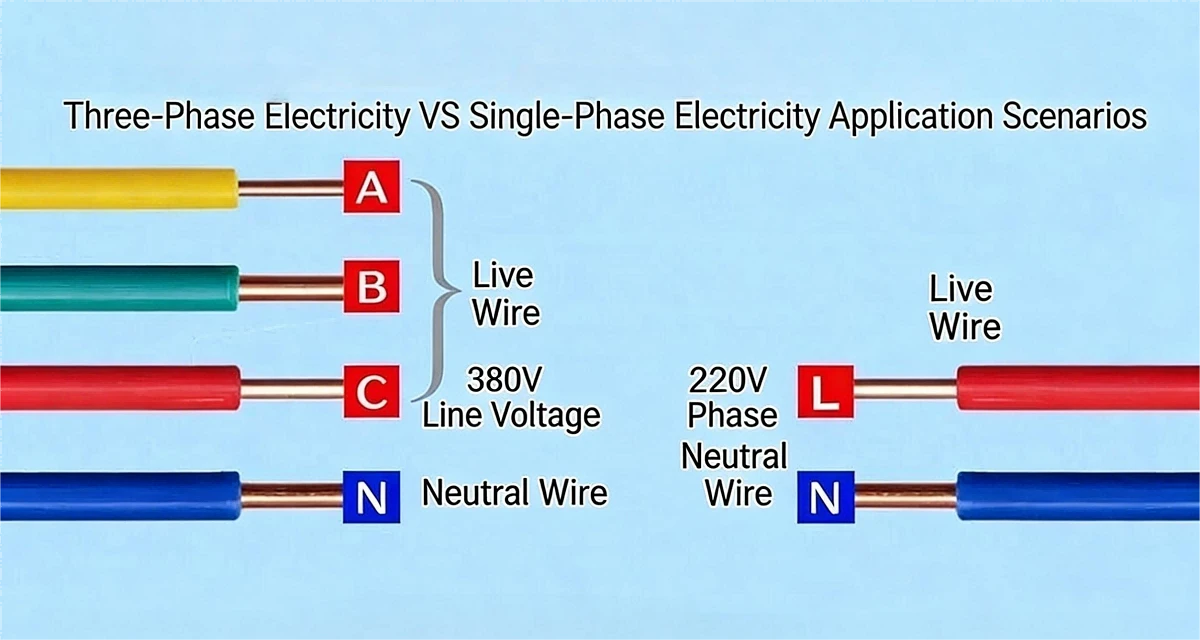

Rumah tangga 220V dan industri 380V bukanlah dua sistem catu daya independen, melainkan dua bentuk keluaran dari catu daya tiga-fasa empat-kabel yang sama: Dalam listrik tiga-fasa, tegangan antara saluran fasa adalah 380V (tegangan saluran), dan tegangan antara saluran fasa dan saluran netral adalah 220V (tegangan fasa). Keduanya memenuhi hubungan matematis "√3".
Dari ribuan volt listrik-tegangan menengah dari generator hingga listrik-tegangan rendah 220V/380V setelah beberapa kali transformasi, setiap langkah konversi tegangan mengikuti prinsip ilmiah dan standar nasional. Hal ini memastikan transmisi daya-jarak jauh yang efisien dan memenuhi kebutuhan daya yang aman dalam berbagai skenario, yang merupakan kecerdikan sistem tenaga modern.
