Sebagai perangkat inti untuk pengukuran listrik, pemasangan kabel pada meteran listrik berdampak langsung pada keselamatan dan stabilitas seluruh sistem tenaga listrik.
Namun, dalam proyek konstruksi sebenarnya, pengguna sering kali memilih kabel di bawah standar untuk menghemat biaya, atau menyalahgunakan kabel inti tembaga dan aluminium, yang pada akhirnya menimbulkan bahaya keselamatan yang signifikan seperti kebakaran dan korsleting.

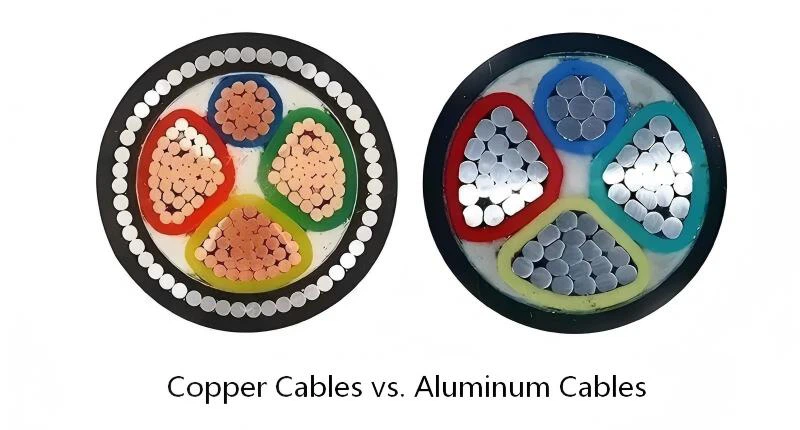

Perbedaan inti antara kabel tembaga dan aluminium
Meteran listrik harus disambungkan dengan konduktor inti tembaga; penggunaan konduktor inti aluminium sangat dilarang. Peraturan ini berasal dari perbedaan signifikan dalam karakteristik kinerja kedua bahan tersebut:
✅Kabel Inti Tembaga: Keunggulan Kinerja Komprehensif
● Konduktivitas Unggul: Tembaga memiliki konduktivitas listrik yang jauh lebih tinggi dibandingkan aluminium. Untuk luas penampang dan panjang-yang sama, kabel inti tembaga memiliki resistansi yang lebih rendah, sehingga mengurangi kehilangan energi selama transmisi. Pada titik sambungan penting seperti terminal meteran, resistansi rendah mencegah panas berlebih secara lokal, sehingga memperpanjang masa pakai meteran dan komponen listrik.
● Ketahanan Oksidasi Yang Kuat: Saat terkena udara, tembaga membentuk lapisan pelindung oksida tembaga yang padat, yang menghambat oksidasi lebih lanjut. Hal ini memungkinkan kabel mempertahankan konduktivitas yang stabil bahkan selama-penggunaan jangka panjang.
● Sifat Mekanik Yang Sangat Baik: Tembaga memiliki keuletan dan kekuatan tarik yang unggul. Ini tahan terhadap kerusakan selama pembengkokan dan peregangan (umum terjadi selama pemasangan) dan membentuk sambungan yang lebih aman. Properti ini membuatnya-cocok untuk lingkungan yang keras dengan getaran dan fluktuasi suhu.
❌Kabel Inti Aluminium: Bahaya Keamanan yang Parah
● Rentan terhadap Oksidasi: Aluminium mudah teroksidasi membentuk aluminium oksida, suatu zat dengan resistansi sangat tinggi yang bertindak sebagai isolator. Pada sambungan meteran, akumulasi aluminium oksida menyebabkan peningkatan tajam pada resistansi kontak, menciptakan lingkaran setan "pemanasan → oksidasi → peningkatan resistansi → pemanasan lebih banyak." Siklus ini pada akhirnya dapat menyebabkan terminal meleleh, korsleting, atau bahkan kebakaran.
● Sifat Mekanik Buruk: Aluminium rapuh dan rentan pecah. Seringkali terjadi patah dan kontak yang buruk selama pemasangan dan penggunaan, yang selanjutnya memperburuk risiko keselamatan.
⚠️ Pengingat Penting
Kabel tembaga dan aluminium tidak boleh disambungkan langsung!Karena sifat elektrokimianya yang berbeda, sambungan langsung akan membentuk sel galvanik, yang menyebabkan korosi sambungan, peningkatan resistensi kontak, panas berlebih, dan bahkan kebakaran.
Pengukur Kawat dan Bagan Peringkat Daya
Tabel berikut menunjukkan daya dukung arus aman dan daya yang sesuai untuk kabel tembaga dan aluminium umum pada 220V:
Tabel Referensi Kapasitas Daya Aman Konduktor Tembaga
| Penampang-Konduktor | Kapasitas Arus Aman | Kekuatan yang Diijinkan | Aplikasi Khas |
|---|---|---|---|
| 1,0 mm² | 6–8 A | 1320–1760 W | Peralatan kecil, kabel sinyal |
| 1,5mm² | 8–15 A | 1760–3300 W | Soket umum, sirkuit penerangan |
| 2,5 mm² | 16–25 A | 3520–5500 W | AC, pemanas air,-peralatan listrik menengah lainnya |
| 4,0mm² | 25–32 A | 5500–7040 W | Dapur,-kabel peralatan berdaya tinggi |
| 6,0mm² | 32–40 A | 7040–8800 W | Jalur masuk utama, AC sentral |
| 10mm² | 40–65 A | 8800–14300 W | Peralatan-berkekuatan tinggi, penggunaan listrik komersial |
Tabel Referensi Kapasitas Daya Aman Konduktor Aluminium
| Penampang-Konduktor | Kapasitas Arus Aman | Kekuatan yang Diijinkan | Aplikasi Khas |
|---|---|---|---|
| 1,0 mm² | 3–5 A | 660–1100 W | Tidak direkomendasikan untuk penggunaan di rumah |
| 2,5 mm² | 13–20 A | 2860–4400 W | Catu daya sementara,-proyek dengan beban rendah |
| 4,0mm² | 20–25 A | 4400–5500 W | Penggunaan daya sementara |
| 6,0mm² | 25–30 A | 5500–6600 W | Penggunaan daya sementara |
| 10mm² | 30–40 A | 6600–8800 W | Penggunaan daya sementara |
⚠️Catatan: Daya dukung kawat aluminium saat ini kira-kira 60%-70% dari kawat tembaga dengan spesifikasi yang sama, dan risiko oksidasi selama penggunaan jangka panjang juga harus dipertimbangkan.
Ringkasan dan Rekomendasi
Pemilihan kabel untuk sambungan meteran energi listrik sangat penting untuk keselamatan listrik dan umur peralatan. Sangat disarankan untuk menggunakan kabel tembaga (terminal meter sebagian besar berbahan dasar tembaga-; untuk menghindari korosi elektrokimia, kabel aluminium tidak boleh digunakan-hanya kabel tembaga yang dapat diterima), dengan ukuran 2,5 milimeter persegi (mm²) sebagai standar minimum.
Untuk aplikasi dengan beban listrik lebih tinggi, disarankan untuk langsung memilih kabel inti tembaga berukuran 4 mm² atau lebih besar guna mencadangkan kapasitas yang cukup untuk kebutuhan daya di masa mendatang.
